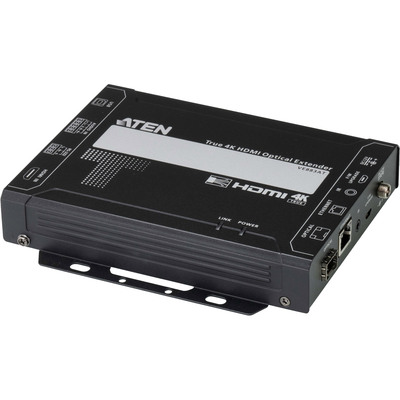

ATEN VE883ATK1 4K optischer HDMI Transmitter (W/300M)

Beschreibung: (Nr.:61665N | Aten Signale verteilen-Extender ):

Der VE883AT ist ein optischer Sender für True 4K HDMI, der HDMI-, Audio-, USB 2.0-, IR-, RS-232- und Gigabit-Ethernet-Signale bis zu 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4) verlustfrei über 300 m (VE883ATK1) oder 10 km (VE883ATK2) über ein einziges Duplex-Glasfaserkabel überträgt. Die Glasfaserkabel sind elektrisch isoliert und somit immun gegen RFI und EMI, wodurch eine aufwendige Verkabelung vermieden wird. Mit der exklusiven FarSmooth-Technologie von ATEN verhindert der VE883AT Verzögerungen und Einfrieren, indem er die Ausgangsraten an die Eingangsraten anpasst und sicherstellt, dass der Bildschirm stabil, gleichmäßig und identisch mit der Quelle ist, insbesondere bei Verlängerungsanwendungen über große Entfernungen, bei denen ununterbrochene Videoströme erforderlich sind.

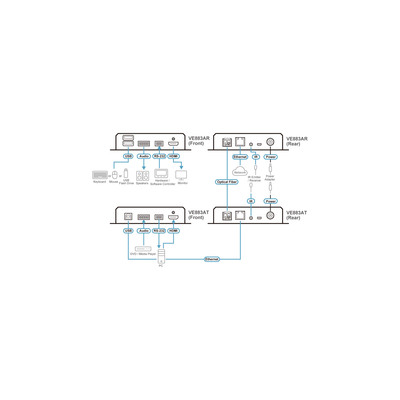

Der VE883AT verfügt über Schnittstellen wie HDMI-Ausgang, analoger Audioausgang, USB 2.0, IR, RS-232 und Gigabit Ethernet. Für Punkt-zu-Punkt-Erweiterungen sind steckbare SFP+-Module enthalten, die der optischen Verbindung dienen. Darüber hinaus ist der VE883AT mit der optischen Eingangskarte VM7584 von ATEN kompatibel, die in den modularen Matrix-Switches von ATEN installiert ist, um die Anwendungsmöglichkeiten zu erweitern. Er eignet sich für Installationen, bei denen True 4K-Videoübertragung über eine große Entfernung und elektrische Isolierung wichtig sind, z. B. in Steuerungen, Fabriken und Krankenhäusern.

• Erweitert HDMI-Video-, Audio-, IR-, RS-232-Steuerungs- und Ethernet-Signale über ein Duplex-Glasfaserkabel über bis zu 10 km*
• Verlustfreie Übertragung von bis zu 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4) Signalen
• HDMI (3D, Deep Color, True 4K) HDCP 2.2 konform
• Die exklusive FarSmooth-Technologie von ATEN verhindert Verzögerungen und Einfrieren, indem sie die Ausgaberaten an die Eingaberaten anpasst und gewährleistet, dass der 4K@60Hz-Bildschirm durch die Bandbreite von 10 Gbps stabil, glatt und identisch mit der Quelle ist
• Unterstützt transparente USB 2.0-Signale für erweiterte Konnektivität mit USB-Peripheriegeräten bei einer maximalen Übertragungsrate von 25 MB/s
• Bidirektionale IR-Signalübertragung – IR-Übertragung wird jeweils in eine Richtung verarbeitet, im Bereich von 30 kHz bis 56 kHz
• Mit seriellem RS-232-Anschluss für den Anschluss von Peripheriegeräten wie Bildschirmen und Barcode-Scannern
• Unterstützt Batch-Upgrades mit dem Firmware Upgrade Utility
• Eingebauter 8 kV / 15 kV ESD-Schutz
• Plug and Play
• Hot-plug-fähig
• Rackmontierbar

Anmerkung:

• Die maximale Übertragungsdistanz kann je nach Fasertyp, Bandbreite, Steckerspleißung, Verlusten, Modell, chromatischer Dispersion, Umgebungsfaktoren und Knickstellen variieren.
• Für Langstreckenübertragungen empfiehlt ATEN die Verwendung von SFP+-Modulen, um die Kompatibilität mit Single- oder Multimode-Fasern zu gewährleisten. Je nach gewähltem Gehäuse (VE883AK1 oder VE883AK2) werden unterschiedliche SFP+-Module geliefert:
• VE883AK1: 10 Gbps/300m SFP+ Duplex Multi Mode Transceiver
• VE883AK2: 10 Gbps/10 km SFP+ Duplex Single Mode Transceiver
• ATEN empfiehlt die Verwendung von Single-Mode-Fasern, die der IEC 11801 (OS1, OS1a, OS2) entsprechen, und Multi-Mode-Fasern, die den Spezifikationen der IEC 11801 (OM3, OM4) entsprechen.
• Das Gerät ist ein Laserprodukt der Klasse 1. Es erfüllt die Sicherheitsvorschriften von IEC/DE 60825-1, 21 CFR 1040.10 und 1040.11, mit Ausnahme von Abweichungen gemäß der Laser Notice No. 50 vom 24. Juni 2007.

Lieferumfang
1x VE883AT True 4K HDMI Optischer Sender
1x Netzadapter und Netzkabel
1x 3-poliger Anschlussblock
1x 5-polige Klemmenleiste
1x IR-Empfänger
1x IR-Sender
1x USB Typ-B auf USB Typ-A Kabel
1x HDMI LockPro
1x SFP-Modul
1x Gebrauchsanweisung

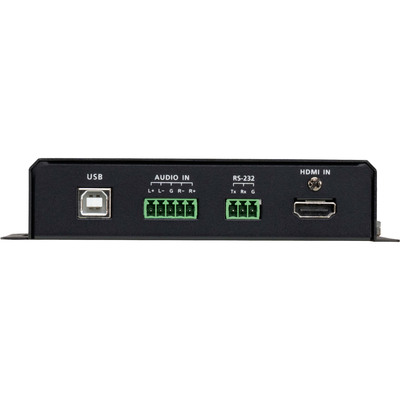

Videoeingang
Schnittstellen	1 x HDMI Typ A Buchse (Schwarz)
Impedanz	100 O
Max. Entfernung	bis zu 5 m
Video
Max. Datenrate	10,2 Gbit/s (3,4 Gbit/s pro Spur)
Max. Pixeltakt	594 MHz
Konformität	HDMI (3D, Deep Color, 4K) HDCP 2.2/2.3 Kompatibel
Max. Auflösungen	4096x2160@60Hz (4:4:4) / 3840x2160@60Hz (4:4:4)
Max. Entfernung	1 x SFP-Modul (*Anmerkung) VE883AK1: 4Kx2K/60Hz 4:4:4 bis zu 300m (MM, OM3, Schwarz) VE883AK2: 4Kx2K/60Hz 4:4:4 bis zu 10km (SM, Blau)
Audio
Eingang	1 x Klemmleiste, 5-polig (grün)
Ausgang	N/A

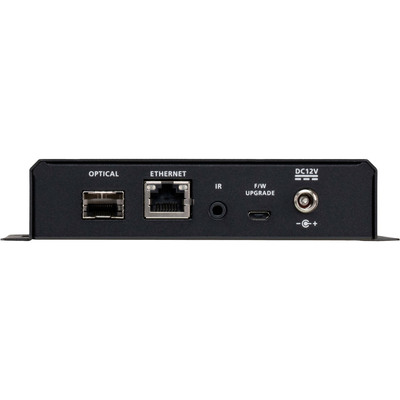

Anschlüsse
Einheit zu Einheit	1 x bi-direktionales SFP (LC)
Firmware-Aktualisierung	1 x Micro USB (Typ B) Buchse (Schwarz)
Stromversorgung	1 x DC-Buchse mit Verriegelung
Faseroptik
Datenrate	10,3 Gbps
Wellenlänge	VE883AK1: 850 nm VE883AK2: 1310 nm
Fasertyp	VE883AK1: Multimode(MM), OM3, LC-Duplex-Typ VE883AK2: Singlemode (SM), LC-Duplex-Typ
Steuerung
USB-Kanal	1 x USB Typ B Buchse (Weiß)
RS-232 Kanal	1 x Klemmleiste, 3-polig (Grün)
IR-Kanal	1 x Mini-Stereo-Klinkenbuchse (schwarz) 30K~56 KHz Übertragung über den gesamten Bereich
Ethernet Kanal	1 x GbE (RJ-45-Buchse)
LEDs
Stromversorgung	1 (Grün)
Verbindung	1 (Orange)
Videoausgang	N/A
Stromverbrauch	DC12V:7.01W:54BTU
Umgebung
Betriebstemperatur	0-40°C
Aufbewahrungstemperatur	-20 - 60°C
Feuchtigkeit	0 - 80% RH, Nicht kondensierend
Physikalische Eigenschaften
Gehäuse	Metall
Gewicht	0.67 kg ( 1.48 lb )
Abmessungen (L x B x H) mit Halterung	16.94 x 14.69 x 3.00 cm (6.67 x 5.78 x 1.18 in.)
Abmessungen (L x B x H) ohne Halterung	16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.)
Hinweis	1. Die Betriebsdistanz ist ein Richtwert. Eine typische maximale Entfernung kann je nach Faktoren wie Fasertyp, Bandbreite, Steckerspleißung, Verluste, modale oder chromatische Dispersion, Umgebungsfaktoren und Knicke variieren. 2. Es wird empfohlen, Single-Mode-Fasern zu verwenden, die den Spezifikationen IEC 60793-2-50 B1.1 oder ITU-T G.652.B entsprechen verwenden Sie Multi-Mode-Fasern, die den Spezifikationen IEC 11801 (OM3) entsprechen. 3. Das Gerät ist ein Laserprodukt der Klasse 1. Es erfüllt die Sicherheitsvorschriften von IEC-60825, FDA 21 CFR 1040.10 und FDA 21 CFR 1040.11.

• Signalsteuerung Typ: Signale verteilen Extender
• Shop - Bestell-Nr: IN61665N
