Beschreibung: (Nr.:57738B | Aten Signale verteilen-Steuern / Schalten / Verteilen ):

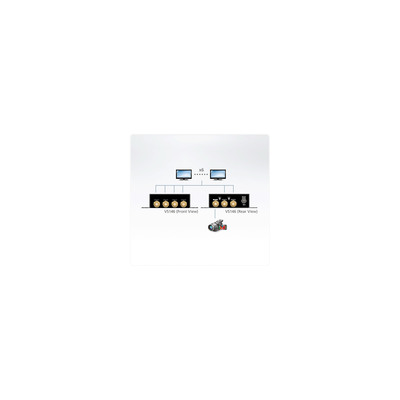

Der 3G-/HD-/SD-SDI-Splitter mit 6 Ports VS146 vervielfacht ein SDI-Eingangssignal in Echtzeit auf sechs SDI-Ausgänge, um es auf mehreren Bildschirmen anzuzeigen. Er korrigiert kabelbedingte Laufzeitunterschiede automatisch und überträgt die SD-SDI-Signale auf bis zu 300 m Entfernung. Der VS146 kann die SDI-Signale umtakten, um sie für Kaskadenschaltungen über noch längere Übertragungswege bereitzustellen. Er eignet sich besonders gut für Überwachungssysteme, Fernsehstudios, digitale Kinoanwendungen oder sonstige Einsatzgebiete, wo AV-Inhalte einer Kamera oder eines anderen Gerätes mit 3G-/HD-/SD-SDI-Ausgang an bis zu sechs SDI-kompatible Bildschirme oder Bildprozessoren gesendet werden sollen.

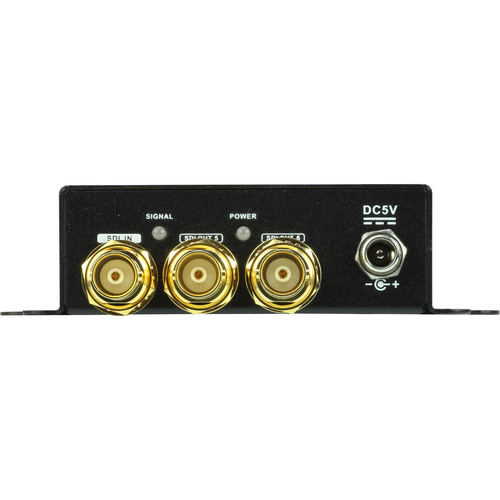

Videoeingang |
Schnittstellen |
1 x BNC (Golden) |
Impedanz |
75 ? |
Max. Entfernung |
1,8 m |
Videoausgang |
Schnittstellen |
6 x BNC (Golden) |
Impedanz |
75 ? |
Video |
Max. Datenrate |
2,97 Gb/s |
Unterstützte Auflösungen |
NTSC bei 59,96 Hz, PAL bei 50 Hz
720p bei 50/59,94/60 Hz
1080i bei 50/59,94/60 Hz
1080p bei 23,97/24/25/29,97/30/50/59,94/60 Hz |
Max. Entfernung |
90 m (3G-SDI) 150 m (HD-SDI) 300 m (SD-SDI) |
Stromversorgung |
Anschlüsse |
1 x Gleichspannungsanschluss |
Verbrauch |
5 V Gleichspannung, 10 W |
Umgebung |
Betriebstemperatur |
0-40°C |
Aufbewahrungstemperatur |
-20 - 60°C |
Feuchtigkeit |
20 – 90% relative Luftfeuchte, nicht kondensierend |
Physikalische Eigenschaften |
Gehäuse |
Metall |
Gewicht |
0.32 kg ( 0.7 lb ) |
Abmessungen (L x B x H) |
10.80 x 13.90 x 2.80 cm
(4.25 x 5.47 x 1.1 in.) |
Kartonposten |
5 Stk. |
Lieferumfang

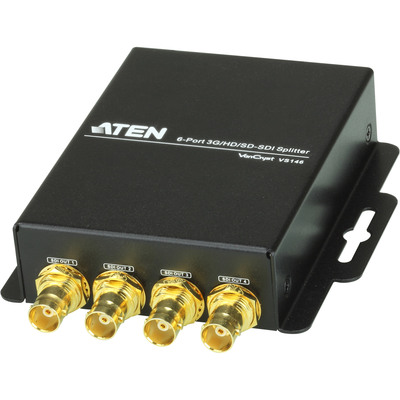

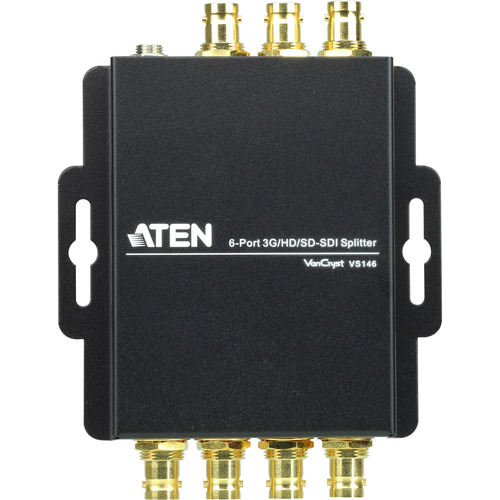

ATEN VS146 Video-Splitter 3G-SDI 6-Port-Verteiler
1x VS146 3G-/HD-/SD-SDI-Splitter mit 6 Ports
1x 0AD6-1F05-26EG Netzteil
1x Benutzerhandbuch - Signalsteuerung Typ: Signale verteilen Steuern / Schalten / Verteilen
